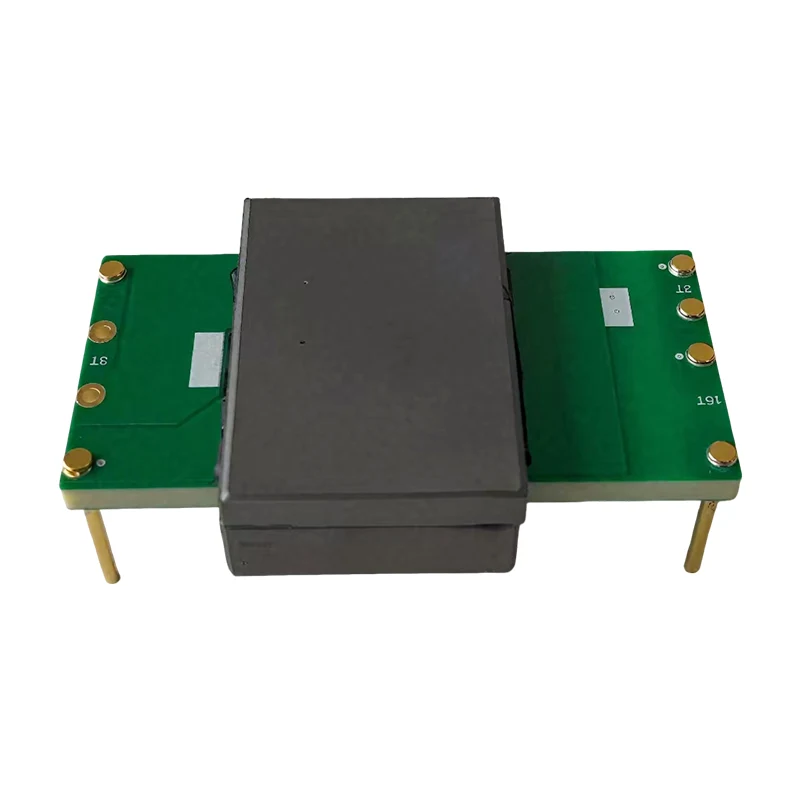

EKcraft Planar Transformer erbjuder professionell produktion, tillverkning och leveranstjänster till den globala marknaden. Denna transformator är en ny typ av transformator som använder flerskiktiga kretskort (PCB) eller platta kopparplåtar som lindningar. Den har en liten storlek, låg vikt, hög effektivitet och låg temperaturökning. Vi erbjuder bulkbeställningar och njuter av direkta leveranspriser från fabriken. Kontakta oss nu för en offert.
Denna plana transformator har sina lindningar etsade eller pressade på PCB (tryckt kretskort), i kombination med en platt ferritkärna, vilket avsevärt förkortar den magnetiska väglängden, minskar kopparförluster och järnförluster. Denna plana transformator antar en tillplattad design, med en volym på 1/3 till 1/5 av den för traditionella transformatorer, och vikten minskas med mer än 50%, lämplig för det lilla interna utrymmet av utrustning. Lindningarna på den plana transformatorn är breda och tunna kopparfolier, som effektivt ökar ytan och kraftigt minskar påverkan av hudeffekten, vilket gör den mycket lämplig för högfrekventa (hundratals kHz till MHz-nivå) switchande strömförsörjning. Denna plana transformator kan möta den moderna kraftelektronikteknikens strävan efter hög frekvens, hög effektivitet och hög effekttäthet.
|
Prestandafördelar |
Hög effekttäthet |
|
Materialfördelar |
Hög tillförlitlighet och hög konsistens |
|
Strukturella fördelar |
Platt design, lätt att integrera |
|
Funktionell Fördelar |
Hög effektivitet och utmärkta högfrekvensegenskaper |
Det tillämpas på nätverksswitchar, routrar, strömadaptrar för bärbara datorer, LCD-TV, fotovoltaiska växelriktare, industriella motordrivningar, etc.
|
Power Range |
10W-5000W |
|
In- och utgångsspänningar |
Ingång 5V-400V, Utgång 1,8V-220V |
|
Driftsfrekvens |
20KHz-2MHz |
|
Effektivitet |
90 %-98 % (full belastning) |
|
Temperaturökning |
Vid full belastning≤40℃ (Omgivningstemperatur 25℃) |
|
Isoleringsgrad |
Klass B (130 ℃), Klass H (180 ℃) |
|
Isolationsspänning |
1kV–10kV (rms) |
Andra typer utöver ovanstående kan tillverkas enligt kundens behov.
